Cách chọn xi lanh thủy lực phù hợp: 7 tiêu chí quan trọng cần biết

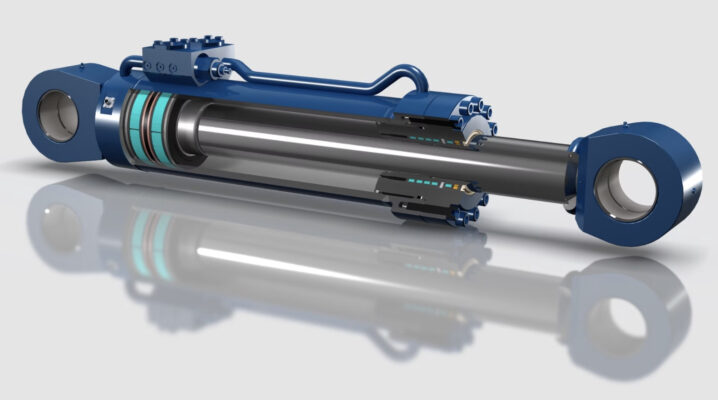

Trong các hệ thống truyền động công nghiệp, xi lanh thủy lực là thiết bị đóng vai trò chuyển đổi năng lượng của dầu áp suất thành lực đẩy hoặc lực kéo. Xi lanh được ứng dụng rộng rãi trong máy ép, trạm nguồn thủy lực, máy nâng hạ, thiết bị cơ khí, dây chuyền sản xuất và nhiều hệ thống tự động hóa khác.

Tuy nhiên, không phải ai cũng biết cách chọn xi lanh thủy lực sao cho đúng với tải trọng, áp suất làm việc và điều kiện vận hành thực tế. Nếu chọn sai, hệ thống có thể gặp tình trạng yếu lực, chạy không ổn định, rò rỉ dầu hoặc nhanh hỏng phớt, làm tăng chi phí sửa chữa và thay thế.

Trong bài viết này, Thuận Đăng sẽ giúp bạn hiểu rõ những tiêu chí quan trọng nhất để lựa chọn xi lanh thủy lực phù hợp, bền bỉ và tối ưu chi phí đầu tư.

1. Xác định nhu cầu sử dụng xi lanh thủy lực

Trước khi chọn mua, bạn cần trả lời rõ một số câu hỏi cơ bản:

• Xi lanh dùng để đẩy, kéo, nâng hay ép?
• Thiết bị hoạt động liên tục hay gián đoạn?
• Lực tác động yêu cầu là bao nhiêu?
• Môi trường làm việc có ẩm, bụi, hóa chất hoặc nhiệt độ cao không?
• Xi lanh lắp trên máy ép, bàn nâng, hệ thống kẹp hay dây chuyền tự động?

Việc xác định đúng ứng dụng sẽ giúp bạn khoanh vùng được loại xi lanh phù hợp ngay từ đầu, tránh mua theo cảm tính hoặc chỉ nhìn vào kích thước bên ngoài.

2. Chọn đúng lực đẩy của xi lanh

Đây là tiêu chí quan trọng nhất khi tìm hiểu cách chọn xi lanh thủy lực. Lực đẩy của xi lanh phụ thuộc chủ yếu vào:

• Áp suất làm việc của hệ thống
• Đường kính piston

Về nguyên tắc, piston càng lớn thì lực sinh ra càng cao. Tuy nhiên, nếu chọn piston quá lớn so với nhu cầu thực tế, hệ thống sẽ tiêu hao nhiều dầu hơn, cồng kềnh hơn và tăng chi phí đầu tư.

Khi tính lực xi lanh, cần dự phòng thêm hệ số an toàn để tránh tình trạng máy chỉ vừa đủ tải, đặc biệt với các ứng dụng có tải thay đổi hoặc tải va đập.

Kinh nghiệm thực tế:
Nên chọn xi lanh có lực làm việc lớn hơn nhu cầu thực tế khoảng 20% đến 30% để đảm bảo vận hành ổn định lâu dài.

3. Chọn hành trình xi lanh phù hợp

Hành trình xi lanh là quãng đường mà ty xi lanh di chuyển từ đầu đến cuối. Đây là thông số ảnh hưởng trực tiếp đến hiệu quả làm việc của thiết bị.

Nếu hành trình quá ngắn:

• Xi lanh không đạt được vị trí làm việc mong muốn
• Thiết bị không hoàn thành chu trình

Nếu hành trình quá dài:

• Tăng kích thước tổng thể
• Dễ võng ty với tải lớn
• Tăng chi phí và giảm độ ổn định

Vì vậy, khi chọn xi lanh, cần đo chính xác khoảng dịch chuyển thực tế của cơ cấu máy, sau đó cộng thêm một khoảng dự phòng hợp lý.

4. Lưu ý áp suất làm việc của hệ thống

Mỗi xi lanh thủy lực đều có áp suất làm việc định mức. Nếu áp suất từ trạm nguồn cao hơn khả năng chịu áp của xi lanh, nguy cơ rò rỉ, nổ phớt hoặc hỏng thân xi lanh là rất lớn.

Khi kiểm tra áp suất, cần đồng bộ giữa:

• Xi lanh thủy lực
• Trạm nguồn thủy lực
• Van điều khiển
• Ống cao su thủy lực
• Bộ đồng hồ đo áp suất thủy lực

Một hệ thống thủy lực chỉ vận hành tốt khi tất cả các thành phần được lựa chọn tương thích với nhau. Đây cũng là lý do doanh nghiệp nên làm việc với đơn vị cung cấp có hiểu biết tổng thể về hệ thống, thay vì chỉ mua riêng từng linh kiện. Website Thuận Đăng hiện đang cung cấp nhiều nhóm thiết bị liên quan như trạm nguồn thủy lực, ống cao su thủy lực, đầu nối thủy lực inox và bộ đồng hồ đo áp suất thủy lực, phù hợp cho nhu cầu đồng bộ hệ thống.

5. Chọn kiểu lắp xi lanh phù hợp với kết cấu máy

Một lỗi rất phổ biến là chọn đúng lực, đúng hành trình nhưng lại sai kiểu lắp. Điều này khiến xi lanh khó lắp đặt, lệch tâm hoặc nhanh mòn trong quá trình vận hành.

Một số kiểu lắp phổ biến gồm:

• Lắp tai
• Lắp chân đế
• Lắp mặt bích
• Lắp trục bản lề
• Lắp khớp cầu

Mỗi kiểu lắp sẽ phù hợp với một loại chuyển động và kết cấu khung máy khác nhau. Nếu cơ cấu có dao động góc hoặc dễ lệch tâm, nên ưu tiên kiểu lắp có khả năng tự cân chỉnh để hạn chế tải ngang lên ty xi lanh.

6. Chọn vật liệu và phớt theo môi trường làm việc

Không phải xi lanh nào cũng dùng tốt trong mọi môi trường. Nếu hệ thống làm việc ngoài trời, môi trường ẩm, bụi hoặc có hóa chất, bạn cần quan tâm đến:

• Vật liệu thân xi lanh
• Chất liệu cần piston
• Loại phớt làm kín
• Khả năng chống gỉ, chống mài mòn

Với môi trường đặc thù, các phụ kiện kết nối cũng nên được lựa chọn kỹ. Ví dụ, đầu nối inox hoặc phụ kiện chống ăn mòn sẽ phù hợp hơn trong môi trường ẩm, hóa chất hoặc cần độ bền cao. Thuận Đăng hiện có các nhóm sản phẩm như đầu nối thủy lực inox, đầu nối khí nén inox, ống inox, bulong ốc vít inox, phù hợp cho nhiều hệ thống công nghiệp yêu cầu độ bền và chống gỉ tốt.

7. Quan tâm đến tốc độ làm việc và lưu lượng dầu

Ngoài lực, tốc độ ra vào của xi lanh cũng là yếu tố cần tính toán. Tốc độ này phụ thuộc vào:

• Lưu lượng bơm
• Tiết diện xi lanh
• Tổn thất áp trên đường ống và van

Nếu cần xi lanh chạy nhanh nhưng chọn đường kính quá lớn, hệ thống sẽ cần lưu lượng dầu rất cao. Khi đó, bơm và trạm nguồn cũng phải nâng công suất tương ứng.

Ngược lại, nếu cần lực lớn mà vẫn muốn tốc độ cao, cần tính toán tổng thể toàn bộ hệ thống thay vì chỉ thay xi lanh.

8. Chọn xi lanh 1 chiều hay 2 chiều?

Đây là câu hỏi rất thường gặp khi tư vấn.

Xi lanh thủy lực 1 chiều

• Dầu chỉ cấp theo một chiều
• Chiều ngược lại hồi bằng lò xo hoặc tải trọng
• Kết cấu đơn giản, chi phí thấp

Xi lanh thủy lực 2 chiều

• Dầu cấp cho cả hai chiều
• Điều khiển chủ động cả hành trình ra và vào
• Phù hợp với máy móc công nghiệp cần độ ổn định cao

Nếu hệ thống cần điều khiển chính xác, làm việc liên tục hoặc tải nặng, xi lanh 2 chiều thường là lựa chọn phù hợp hơn.

9. Đừng bỏ qua độ bền và khả năng bảo trì

Khi chọn xi lanh thủy lực, giá thành không nên là tiêu chí duy nhất. Một sản phẩm rẻ nhưng nhanh hỏng, khó thay phớt hoặc không có phụ kiện thay thế sẽ làm chi phí vận hành tăng cao về lâu dài.

Bạn nên ưu tiên các sản phẩm có:

• Gia công chính xác
• Phớt chất lượng tốt
• Bề mặt ty cứng, chống xước
• Dễ bảo dưỡng, thay thế linh kiện
• Có đơn vị tư vấn kỹ thuật rõ ràng

10. Sai lầm thường gặp khi chọn xi lanh thủy lực

Dưới đây là những lỗi nhiều doanh nghiệp gặp phải:

• Chỉ chọn theo kích thước bên ngoài
• Không tính đúng tải trọng thực tế
• Bỏ qua áp suất làm việc của hệ thống
• Không chú ý đến kiểu lắp
• Chọn sai hành trình
• Không đồng bộ với ống, van, đầu nối và trạm nguồn
• Mua hàng giá rẻ nhưng thiếu tư vấn kỹ thuật

Những sai lầm này có thể khiến toàn bộ hệ thống vận hành thiếu ổn định, tiêu hao năng lượng và phát sinh chi phí sửa chữa lớn.

11. Kinh nghiệm chọn xi lanh thủy lực cho từng ứng dụng

Với máy ép thủy lực

Cần ưu tiên:

• Lực ép lớn
• Độ cứng vững cao
• Chịu áp tốt
• Hoạt động ổn định trong chu kỳ lặp lại

Thuận Đăng hiện có nhóm sản phẩm máy ép thủy lực và trạm nguồn thủy lực, phù hợp với các hệ thống sản xuất và gia công công nghiệp.
